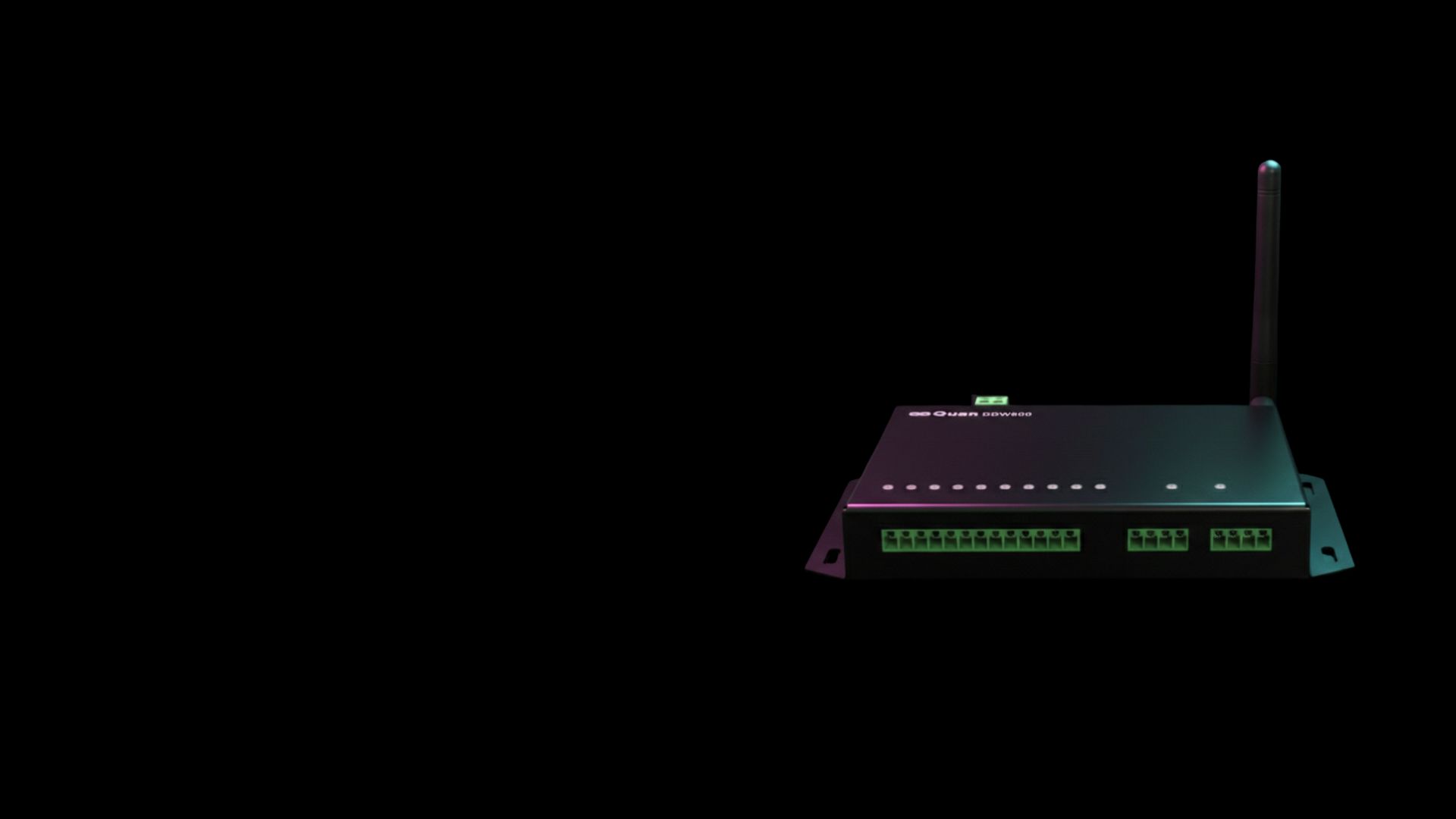

LoRa 支援 Wi-Fi / 4G MQTT / HTTP

Smart IoT Gateway · 智慧閘道器

QGW820
智慧物聯網閘道器

多協議智慧物聯網閘道器，整合 LoRa / Wi-Fi / 4G LTE / RS-485，支援 MQTT / HTTP，可視化儀表板輕鬆管理全場域感測器。

查看規格下載文件 QGW820-L

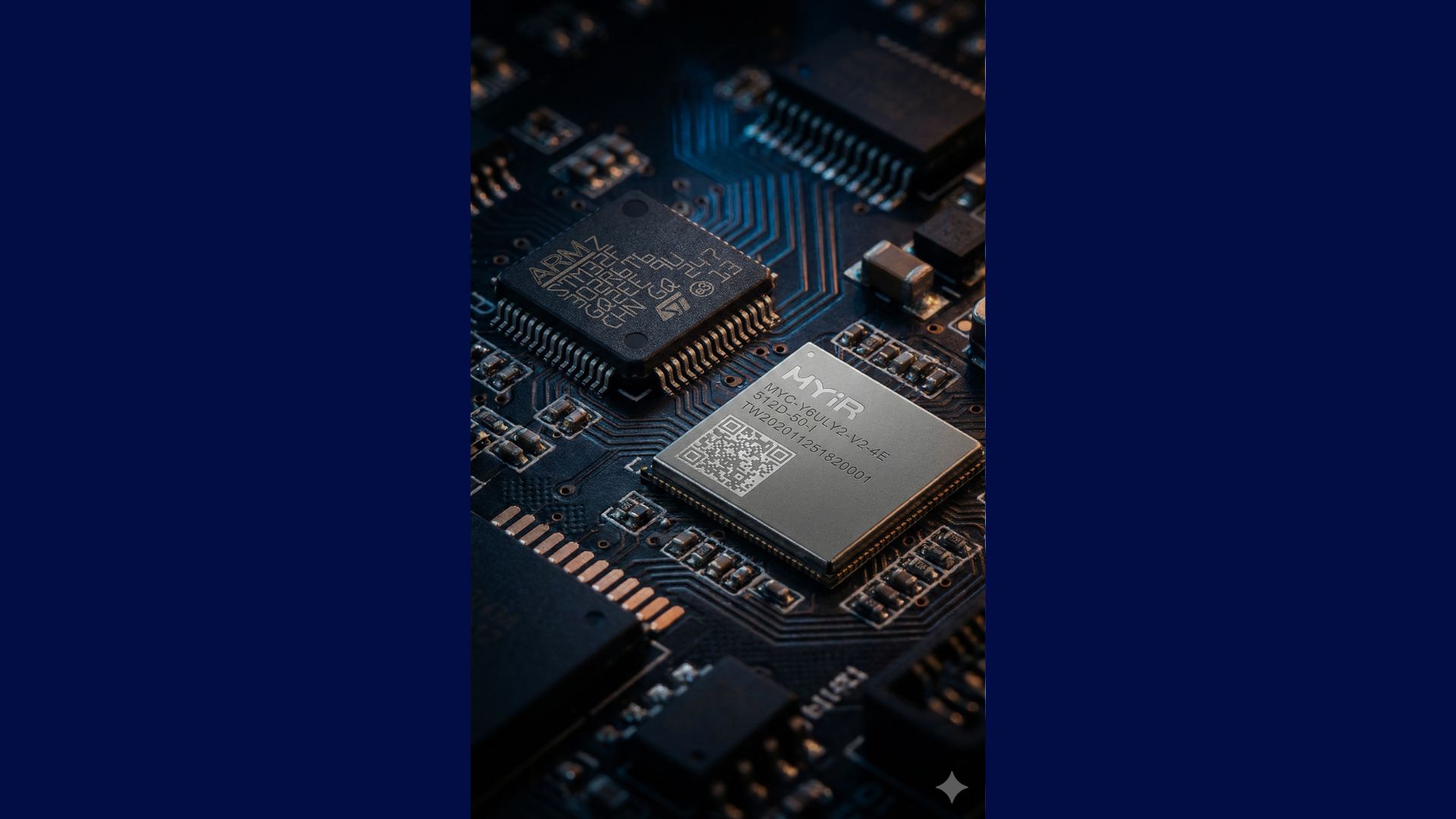

雙核心運算，重新定義邊緣智能。

整合 Linux 強大網通能力與 MCU 即時控制，實現真正的 Sensor Fusion。

雙運算單元

Linux MPU + STM32 MCU

多元上行通訊

WiFi + 4G LTE

多元通訊協定

MQTT / Modbus TCP / HTTPs

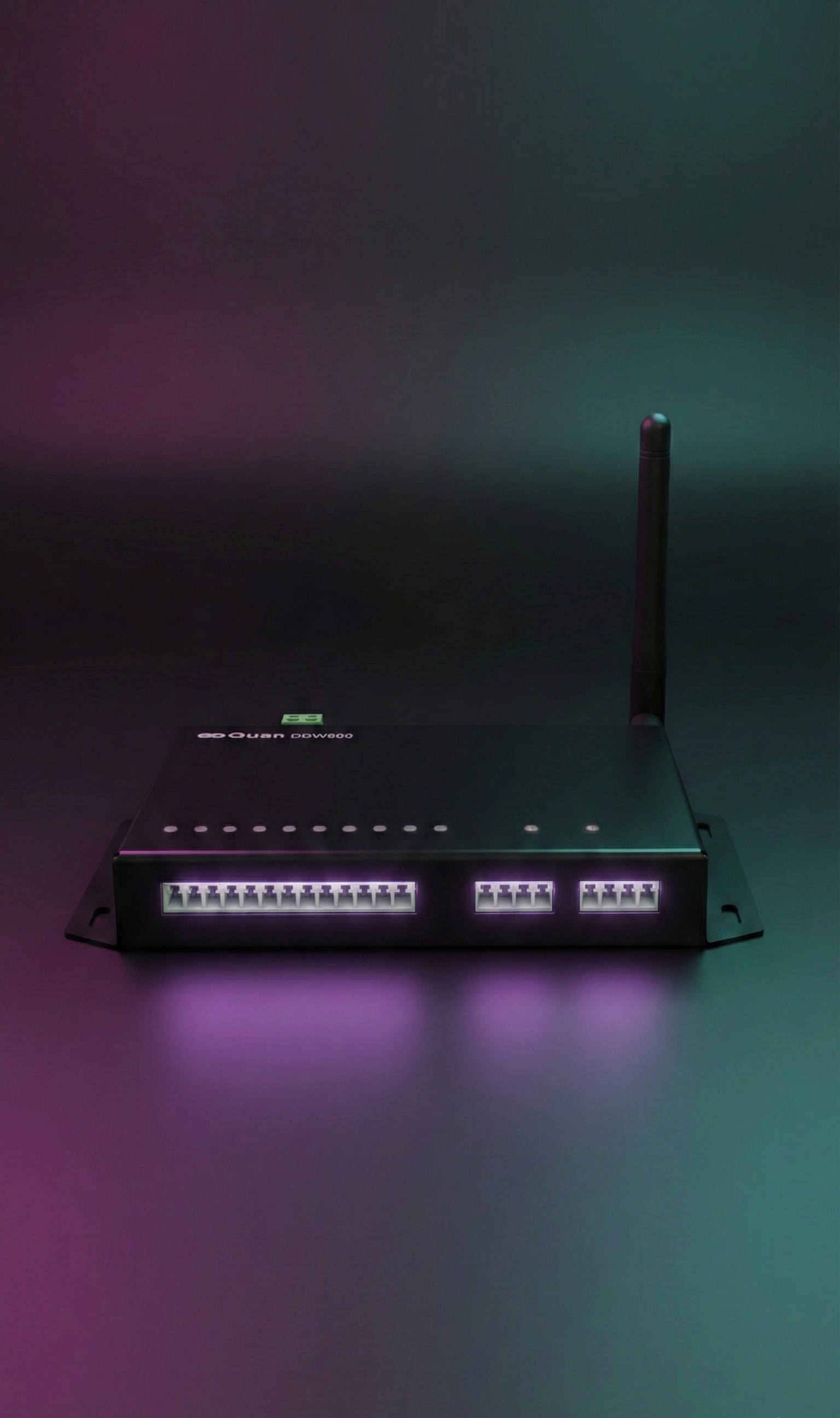

豐富 I/O 擴充

6 DO / 4 DI / 2 RS485 / USB2.0

PROTOCOL BRIDGE

多協議無縫橋接，舊設備秒上雲

QGW820 作為現場協議聚合器，將 RS-485 / USB 等傳統設備訊號統一轉換為 MQTT / HTTP，透過 4G LTE 或 Wi-Fi 直推雲端，不需更換既有感測器。

工廠現場往往存在多種不同年代的設備，QGW820 集合 RS-485、USB、DI/DO、4G、Wi-Fi 於一機，是零改動「舊廠升級」的最佳橋梁，6 路 DO 更可直接控制繼電器或警報器。

RS-485 Modbus → MQTT / HTTP 雙向橋接
4G LTE + Wi-Fi 雙網冗餘，斷網自動切換
6 路 DO 可控繼電器 / 警報燈
528 MHz 處理器，支援邊緣運算腳本

RS-485

Modbus RTU

USB

DI × 4

QGW
820

4G LTE

MQTT

Wi-Fi

DO × 6

LEGACY FIELD ↔ CLOUD PROTOCOLS

🏭

預知保養

RS-485 感測器統一上雲監控

⚡

智慧能源

電表 Modbus 資料 MQTT 推送

🚨

DO 控制

6 路繼電器 / 警報燈直接驅動

SCENARIO

工廠設備預知保養

QGW820 作為資料採集核心，透過 RS485 連接 V503 微型高精度震動感測器。即時運算並過濾雜訊，將有效的特徵值 (RMS, Peak, Kurtosis) 透過 MQTT 上傳至雲端戰情室。同時可利用數位輸出 (DO) 直接連動警示燈，實現邊緣端即時告警。

了解智慧工廠方案

MANAGEMENT

智慧能源與環境監測

適用於商辦大樓與智慧城市。QGW820 可透過 Wi-SUN 網狀網絡，收集散布於各樓層的電表、水表及空氣品質數據。內建 Web Server 介面，工程師可遠端進行 IP 設定與裝置管理，無需親臨現場，大幅降低維運成本。

聯繫專案規劃

型號規格對照表

MODEL SELECTION

型號	乙太網路	Wi-Fi 模組	LTE 模組	LoRa模組	RS485 / DI / DO
QGW820	RJ45	802.11 b/g/n	可選配	-	2 / 4 / 6
QGW820-L	RJ45	802.11 b/g/n	可選配	Quan MLS001	2 / 4 / 6

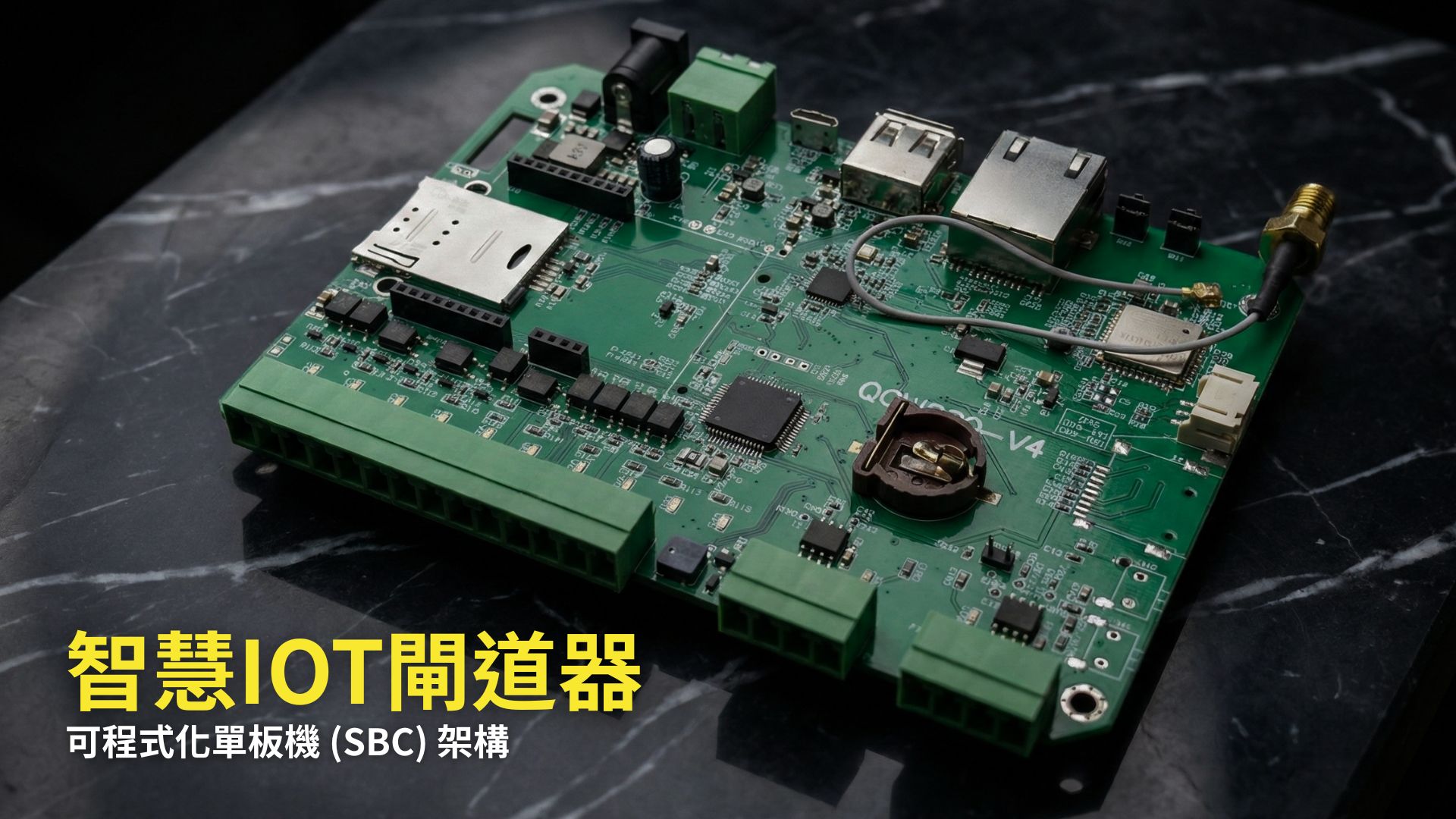

硬體技術規格

HARDWARE SPECIFICATIONS

主處理器 MPU

MYC-Y6ULX

528 MHz 高效能運算，運行 Linux 作業系統

協同處理器 MCU

STM32F302

72 MHz，專責即時 I/O 控制

系統記憶體

256MB

RAM / ROM 各 256MB

網路詳情

RJ45 / MHz

ISM Band (另有 490/868 MHz)

狀態指示

LED燈 X12

詳情請看datasheet

擴充介面

SD / USB

支援最大 64GB SD Card 及 USB Host

電源輸入

7-24VDC

QGW820智慧物聯網閘道器
