Multi-function Power Meter · 三相電力量測
三相多功能電表 可搭配 L200 無線化 True RMS 量測
EM200 EM100

EM200

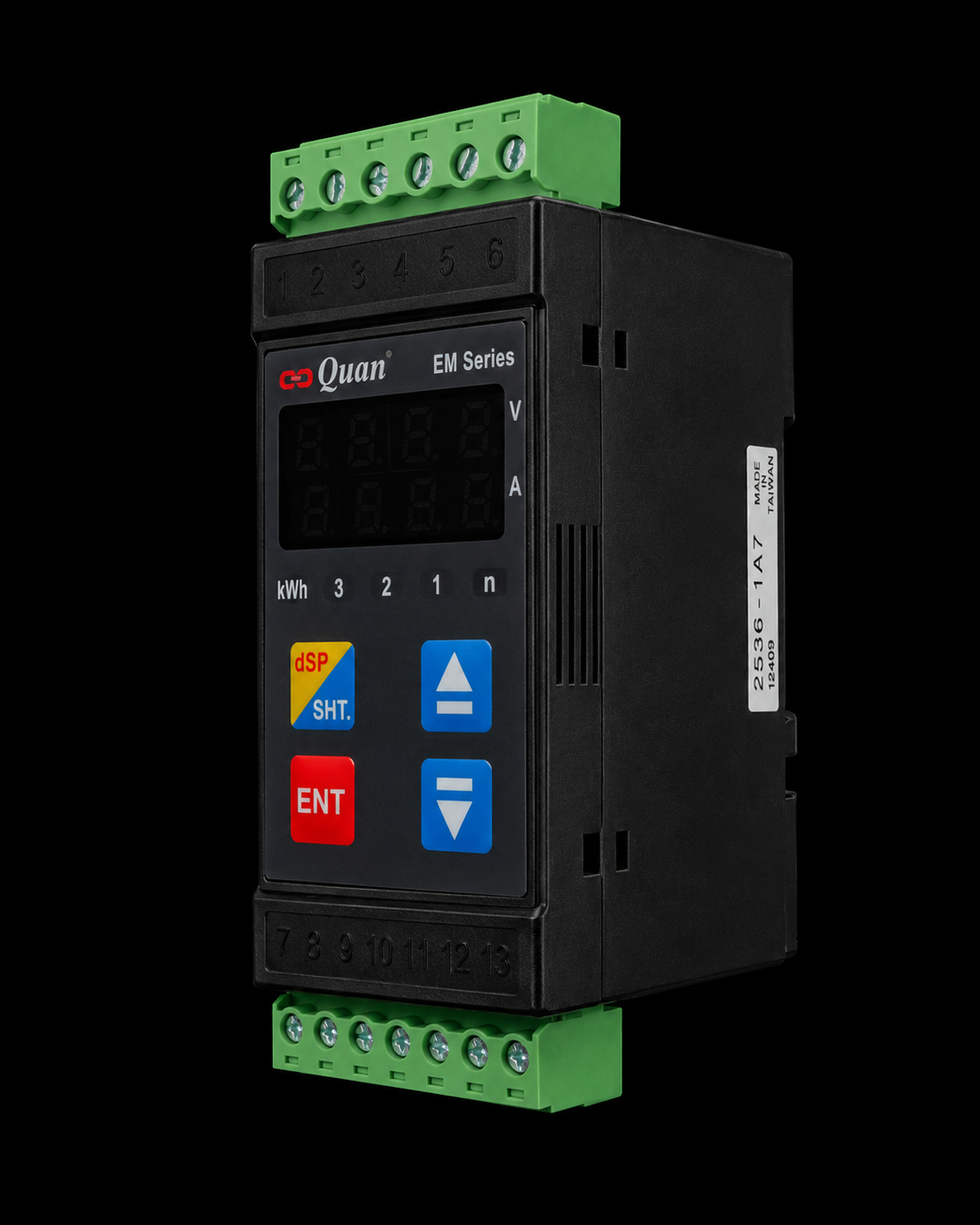

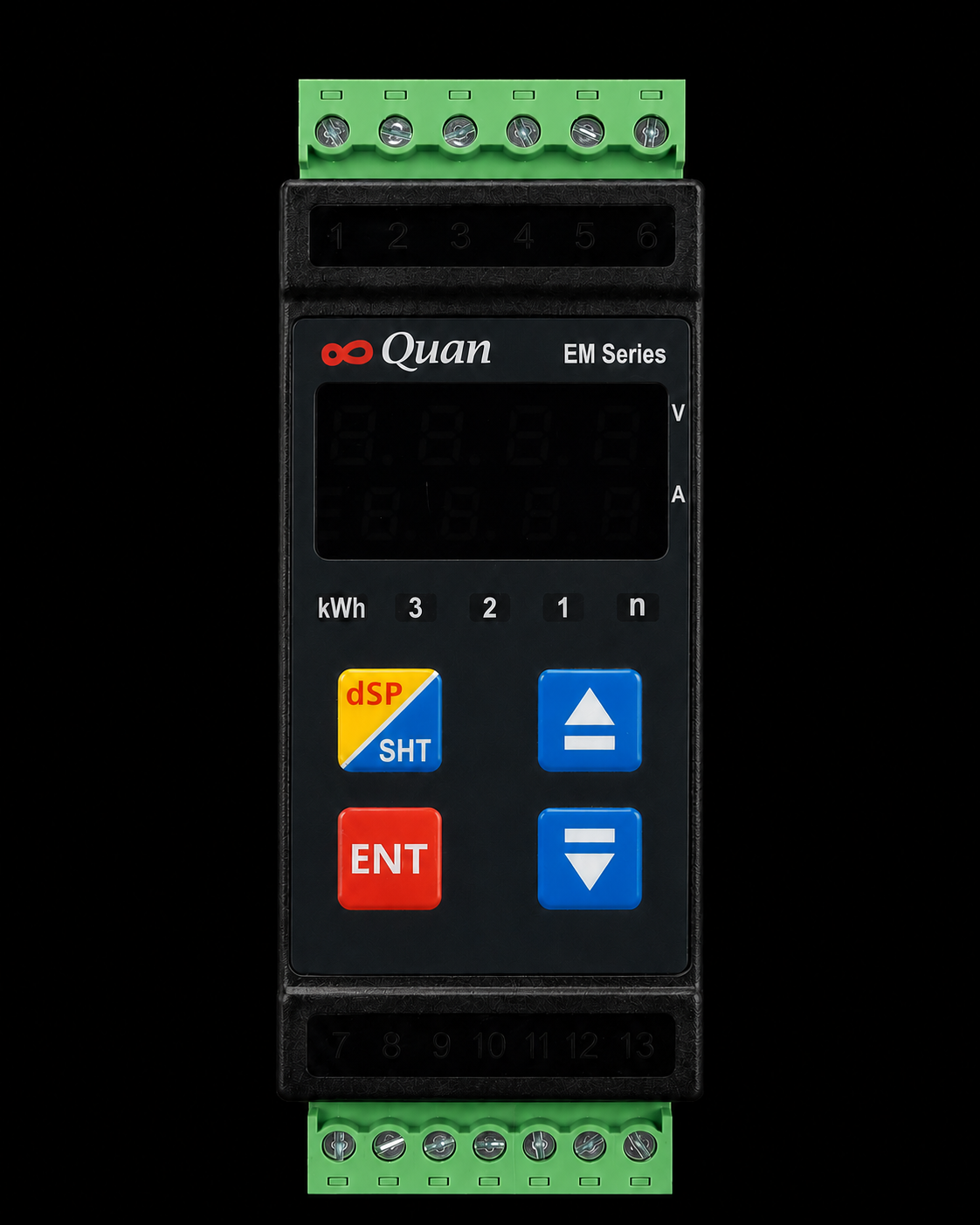

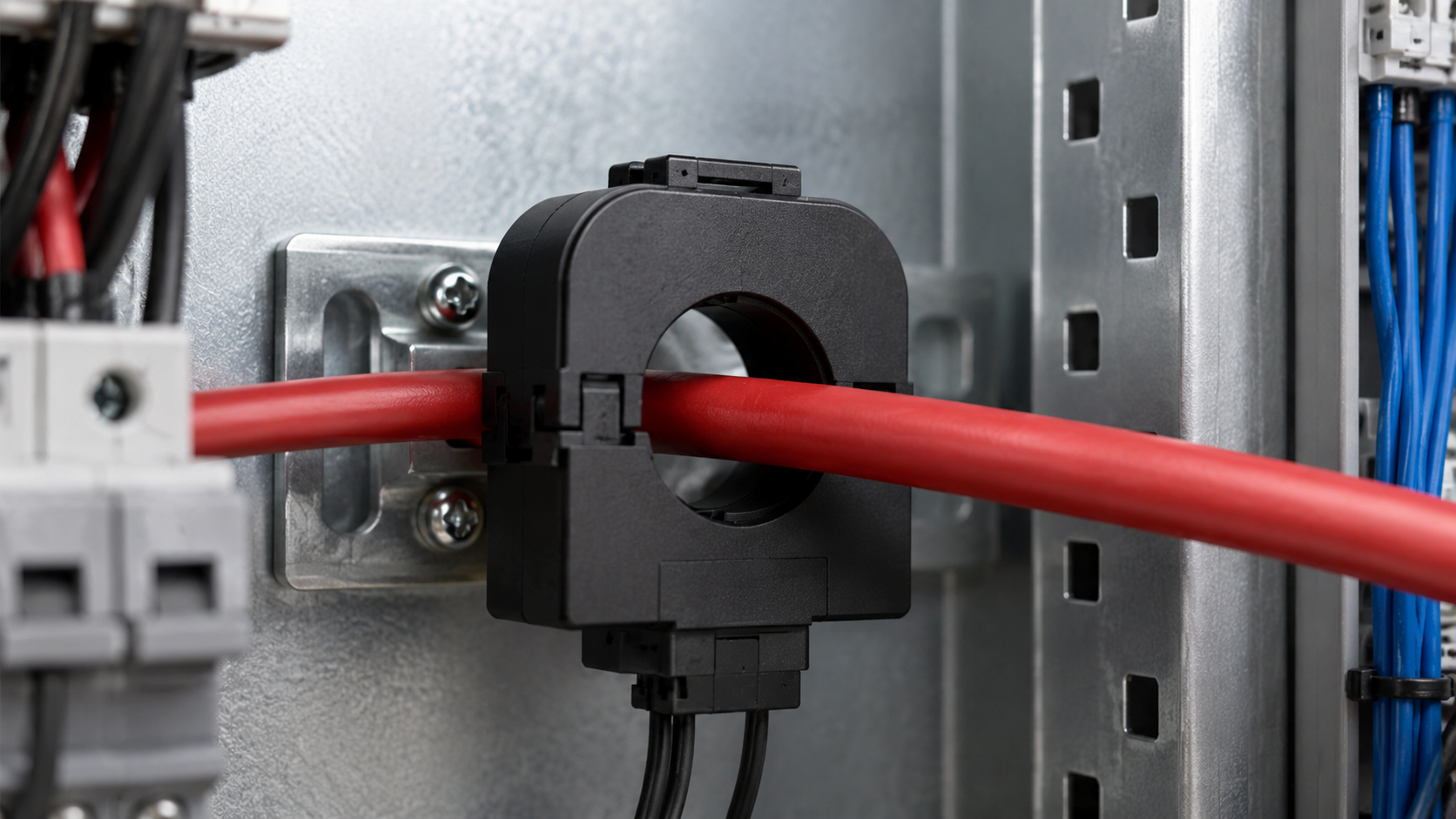

三相多功能電表 · DIN 導軌安裝 · 最多接 3 支 CT 勾表 · 電流輸入 0.05~5A

查看規格 下載文件

精準量測，驅動工廠數位化。

Multi-function Power Meter

搭配 L200
秒變無線電表

EM100/EM200 本身透過 RS-485 Modbus 輸出資料。搭配助成的 L200 LoRa 無線傳輸器，即可在不改動電表配線的前提下，將量測數據透過 LoRa 長距傳至 QGW820-L 閘道器，再上傳雲端平台。

工廠內數十台電表可同時無線管理，完整保留 RS-485 有線備援，兼顧彈性與穩定性。

無需額外佈線 LoRa 長距傳輸 雲端儀表板整合 有線 RS-485 同時保留

SCENARIO 01

工廠三相設備
數位化管理

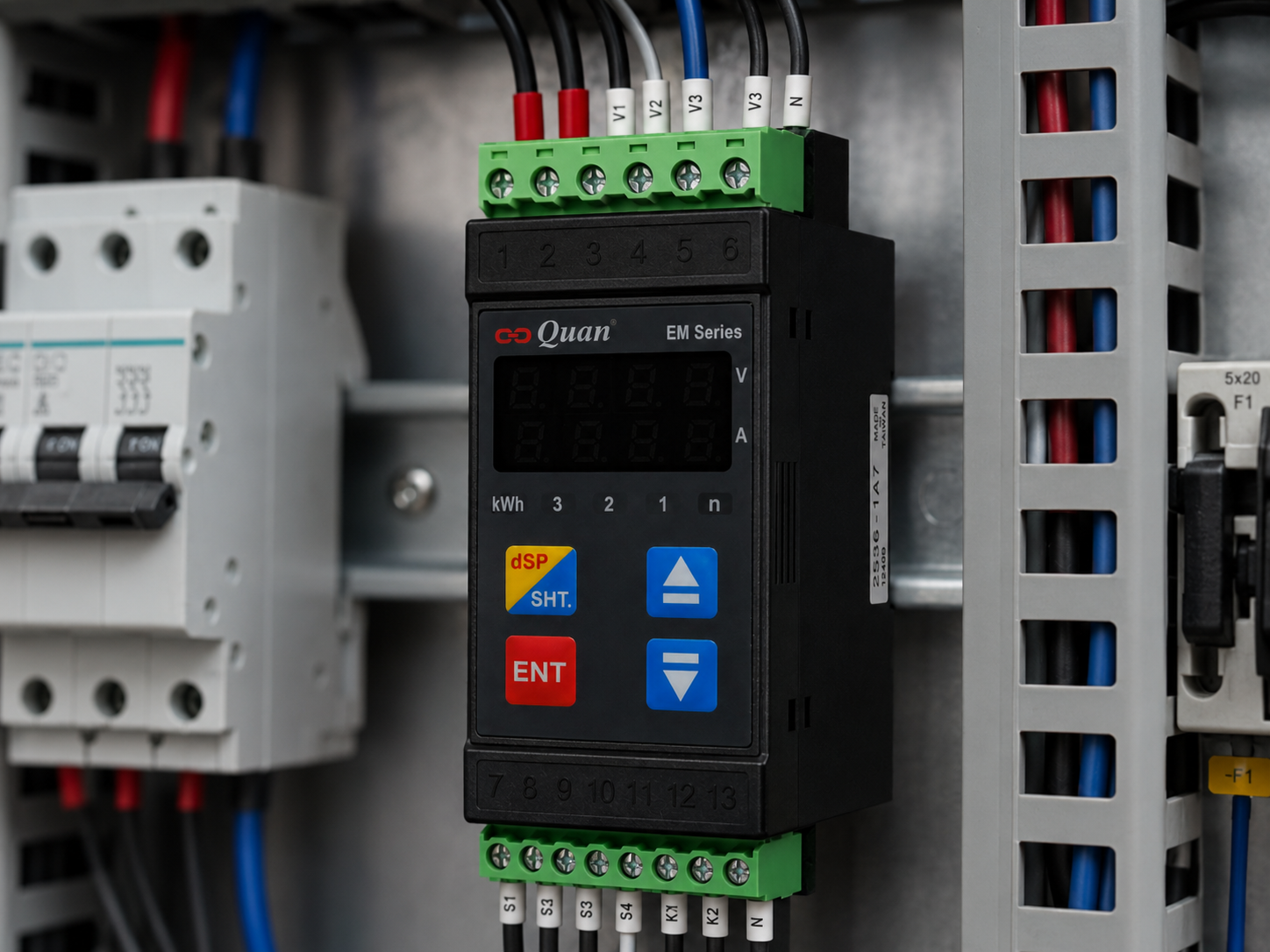

針對工廠電控箱內的三相馬達、壓縮機、幫浦等重要設備，安裝 EM200 作為分項電表。結合 QGW820 閘道器，即時掌握各設備的用電量與功率因數，達到精準的能源管理目標。

了解智慧工廠方案
工廠應用
電錶數位化

SCENARIO 02

參考電表
精準對帳計量

作為工廠的用戶端參考電表，EM200 符合 Class 0.5S (IEC62053-22) 規範，精確量測累積有效電量與無效電量，可與電力公司帳單進行交叉比對，找出電費異常並進行節能優化。

聯繫專案規劃

六種接線方式

Flexible Wiring Methods

1P2L
單相 2 線式，適用於一般家用/商用 L-N 接線，接 1 支 CT。
1CT
1P3L
單相 3 線式，適用於 110/220V 分相配電，接 2 支 CT。
2CT
1P3C
單相 3 線加 CT，共 3 支 CT，適合高精度單相量測。
3CT
3P3L
三相 3 線式，適用於工業三相設備，接 2 支 CT 量測。
2CT
3P3C
三相 3 線式加 3CT，三相不平衡精確量測的首選配置。
3CT
3P4L
三相 4 線式（含 N 線），適用於三相四線工業配電系統。
3CT

型號對照

Model Comparison · EM200 vs EM100

兩款共用規格
工作電源
90~265 VAC · 50/60Hz ±2%
量測方式
True RMS · 128 pt/cycle
輸入電壓
480V (VLN) / 690V (VLL) max
精度
V/I ±0.2% · kWh Class 0.5S
接線方式
1P2L / 1P3L / 1P3C / 3P3L / 3P3C / 3P4L
通訊介面
RS-485 Modbus RTU
安裝方式
DIN 35mm 導軌 · IP-20
工作環境
0~60°C · 5~85% RH
EM200
三相工業型
EM200
電流輸入
0.05 ~ 5A（外接 CT 勾表）
電流偵測
最多 3CT（L1 / L2 / L3 各一支）
外殼尺寸
65 × 75 × 93 mm
適用場景
工廠三相設備 · 電控箱分項電表
VS
EM100
微小電流型
EM100
電流輸入
1 ~ 100mA（電流感測元件輸出）
電流偵測
搭配輸出符合 1~100mA 的感測元件
外殼尺寸
34 × 75 × 93 mm（更薄）
適用場景
精密設備 / 半導體廠 / 醫療儀器

技術規格

Specifications

量測方式
量測方式
True RMS
128 point / cycle 取樣速度，精準捕捉電力波形
精度
電壓 / 電流精度
±0.2%
解析度 0.1V / 0.001A
電量精度
電量精度 (kWh)
Class 0.5S
IEC62053-22 · 0.001kWh 解析度
尺寸
外觀尺寸 (EM200)
65×75×93mm

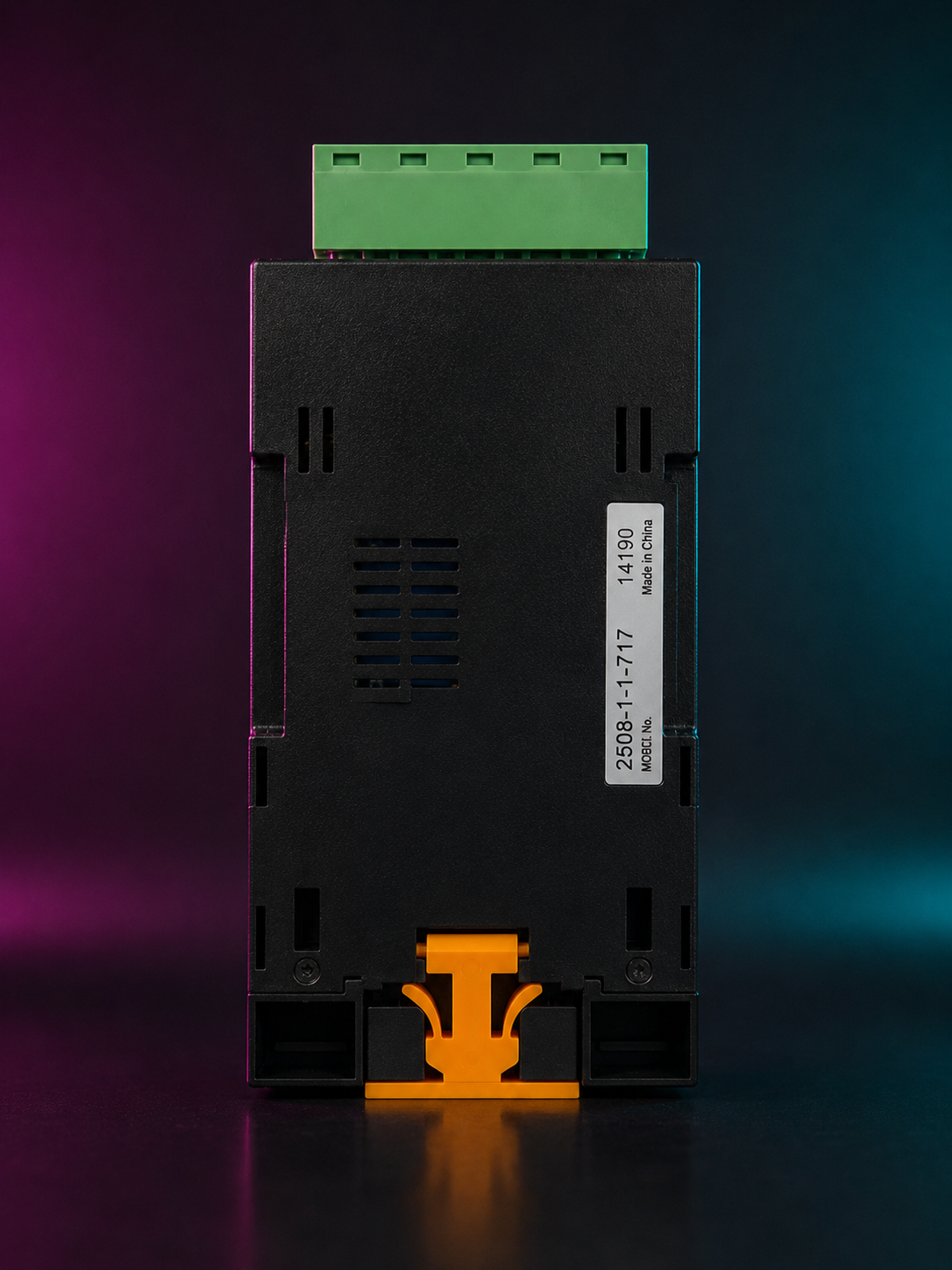

DIN 35mm 導軌安裝 · IP-20 · PC+ABS UL-94V0 外殼
工作電源
工作電源
90~265VAC
50/60Hz±2% · 消耗功率 5VA max
工作溫度
工作環境
0 ~ 60°C
濕度 5 ~ 85% RH · 功率因數 ±0.5% / 0.01 解析度
