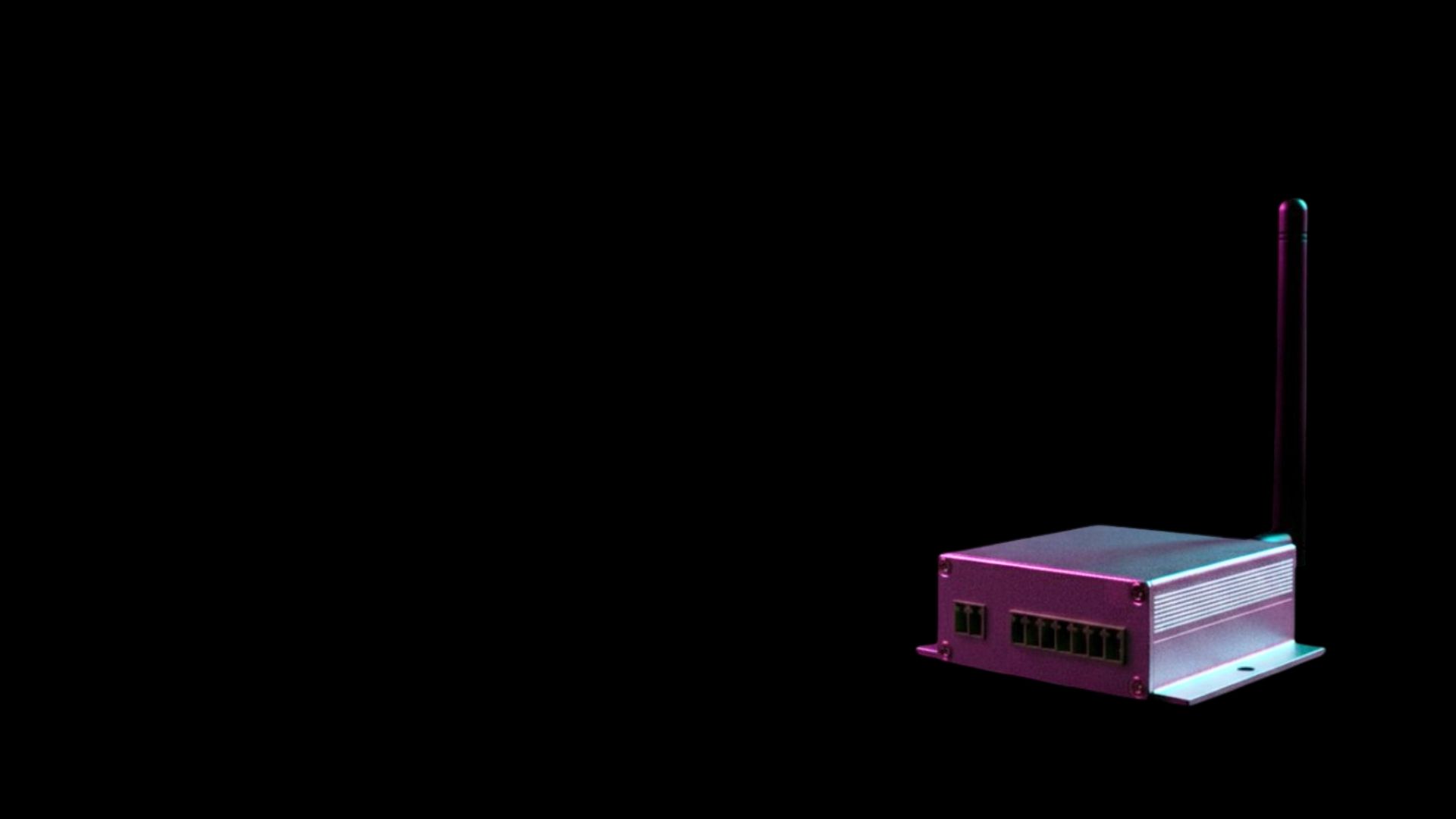

L200 LoRa 長距離無線傳輸器

INTERFACE OPTIONS

三種介面選配，一機多用

根據現場需求選擇對應版本，每種介面獨立配置，不可混用

預設版本 · 標準配置

RS-485 串口無線延伸

將現有 RS-485 有線通訊網路無縫升級為無線傳輸，透明傳輸模式確保設備無需修改任何程式即可直接取代連接線使用。最適合 PLC、儀錶、感測器等工業設備的遠距資料回傳。

透明傳輸模式 — 串口數據直通，無需修改現有設備協議

鮑率 9600 ～ 57600 bps — 支援主流工業串口速率，GUI 軟體 QCU 一鍵設定

40 個獨立通道 — 多組設備同場使用，避免無線干擾，頻道可切換

點對點 / 廣播拓撲 — 搭配 L200R 中繼器可進一步延伸覆蓋範圍

RS-485 無線延伸拓撲

PLC / 主機

L200 TX

LoRa 無線最遠 5km+

L200 RX

遠端設備

9600~57600

Baud Rate (bps)

159 dB

Link Budget

D+ / D−

RS-485 接口

IO1~IO4

擴展接腳

選配版本 · 數位 I/O

DI/DO 數位輸入輸出版

取代 RS-485 介面，改採數位輸入（DI）與數位輸出（DO）接口，可雙向傳遞開關狀態與控制命令。適用於無線警報燈驅動或遠端 PLC 繼電器控制兩大情境。

情境一：無線三色警報燈 — 機台異常訊號透過 DI 偵測，無線傳送至遠端 DO 驅動三色燈號，省去警報燈拉線工程

情境二：無線 PLC 遠端控制 — 主機透過 L200 無線下命令，遠端 DO 輸出控制繼電器、電磁閥或設備啟停

IO1~IO4 彈性配置 — 後板接腳可依需求指定為 DI 或 DO，靈活對應不同設備

DI/DO 應用場景

無線三色警報燈系統

機台故障 → DI 偵測狀態變化 → L200 無線傳送 → 遠端 L200 DO 輸出 → 三色燈號亮起

DI 偵測 DO 驅動三色燈

無線遠端 PLC 控制

上位機發送命令 → L200 無線傳輸 → 遠端 DO 輸出 → 繼電器 / 電磁閥 / 設備啟停

命令接收 DO 控制設備執行

DI/DO 版本與 RS-485 版本為互斥選項，訂購時請指定

選配版本 · 高溫感測

K-Type 熱電偶溫度監控版

搭載 K-Type 熱電偶輸入介面，支援接觸式高溫量測，感測數據透過 LoRa 無線回傳至主機。適合工業爐窯、烤箱、焊接製程等需要遠距高溫監控的場景，免拉長距離溫度訊號線。

K-Type 熱電偶接觸感溫 — 量測範圍 -200°C ～ +1372°C，適合鑄造、熔爐、熱處理等高溫製程

無線回傳，告別長距離訊號線 — LoRa 長距離傳輸，克服感溫線在高溫環境下的干擾與衰減問題

超溫警報整合 — 可搭配主機軟體設定溫度上下限，觸發警報通知或連動控制

K-Type 溫度量測規格

量測範圍 (K-Type 熱電偶)

−200°C常用工業區間+1372°C

K-Type

熱電偶型號

1372°C

最高量測溫度

LoRa

無線回傳

工業爐窯 / 熱處理製程溫度監控

太陽能電板接線盒熱點偵測

農業溫室加熱管路溫度管理

三種版本比較一覽

比較項目	RS-485 標準版	DI/DO 數位版	K-Type 溫度版
介面類型	RS-485 (D+/D−)	數位 IO (IO1~IO4)	K-Type 熱電偶輸入
主要用途	串口無線延伸	警報燈 / PLC 控制	高溫接觸式感測
雙向通訊	支援	支援	上傳為主
連接感測器 / 儀錶	✓	— (數位訊號)	✓ (高溫專用)
PLC 遠端控制	✓ (串口指令)	✓ (DO 輸出)	—
連接警報燈	—	✓ (DO 驅動)	—
溫度量測範圍	—	—	−200°C ～ +1372°C
適用場景	工廠自動化、農業監測、能源計量	設備警報系統、遠端開關控制	爐窯、熱處理、太陽能熱點偵測

LoRa Wireless Architecture

無線取代有線，
隨插即用透明傳輸

L200 採用透明傳輸架構，對現有設備無感接入。兩台 L200 一收一發即可建立點對點無線鏈路，完全取代現有 RS-485 或訊號線，無需更動任何 PLC 程式或設備韌體。

Sub-GHz 頻段擁有優異的繞射特性，能穿越牆壁、鋼板、建築體傳輸，特別適合佈滿遮蔽物的工廠與農業溫室環境。搭配 L200R 中繼器可進一步延伸覆蓋範圍，建構大規模無線網路。

點對點透明傳輸，協議無關
40 頻道可切換，避免干擾
GUI 程式 QCU 零代碼配置
L200R 中繼器延伸距離
EU868 / US915 / AS923 多頻段支援

點對點模式

兩台 L200 直接成對，訊號雙向透通

搭配 L200R 中繼

中繼延伸覆蓋，適合大型廠區

QCU 圖形設定

USB-485 連線，免程式設定頻道與鮑率

多頻段認證

EU868 / US915 / AS923，全球通用

點對點拓撲示意

發射端 TX

PLC

主機設備

L200

RS-485 IN

Antenna

915 MHz

～～～ LoRa 無線 Sub-GHz ～～～

接收端 RX

Antenna

915 MHz

L200

RS-485 OUT

Sensor

遠端設備

可搭配 L200R 中繼器延伸傳輸距離

工業自動化

PLC 控制器到遠端設備的無線資料傳輸，取代長距離 RS-485 佈線，適合廠房、倉庫等複雜環境。

分散式太陽能監測

光伏陣列各端逆變器與電表數據無線回傳，覆蓋大型農地或屋頂太陽能系統，省去佈線成本。

智慧農牧漁業

溫室環境感測、養殖場水質監控、牧場設備遠端回報，低功耗長距離覆蓋廣大農地。

高溫製程監控

搭配 K-Type 版本，爐窯、烤箱、熱處理設備接觸式高溫量測無線回傳，減少危險區域人員操作。

商辦大樓環境監控

樓層儀表數據無線集中回傳，各層感測器設備整合，配合 BMS 系統進行能耗分析與管理。

智慧停車場

地下或大型停車場無線感測網路佈建，地磁感測器或閘道資料透過 L200 長距離無線回傳管理中心。

Technical Specifications

完整技術規格

規格項目	參數值
無線通訊
通訊標準	LoRa (自製MLS001 LoRa模組)
通訊頻段	863 MHz ～ 928 MHz (Sub-GHz)
支援 LoRaWAN 頻段	EU868 / US915 / AS923
抗干擾機制	Chirp Spread Spectrum (CSS)
工作模式	透明傳輸 (Transparent)
RF 性能
輸出功率	+22 dBm 或 +15 dBm
接收靈敏度	−137 dBm (SF12, 125 kHz) / −123 dBm (SF7, 125 kHz)
最小可接收 SNR	−20 dB (SF12) / −12.5 dB (SF9) / −7.5 dB (SF7)
連結預算	159 dB (SF12, 125 kHz, +22 dBm)
抗頻道阻塞	88 dB @1 MHz Offset
串口參數
鮑率 Baud Rate	9600 ～ 57600 bps
比特率 (AS923)	SF9 125 kHz: 1.76 kbps / SF7 125 kHz: 10.94 kbps
可使用通道數 (TW)	40 (125 kHz) / 20 (250 kHz)
US 上行通道頻率	SF7～SF10 @ 125 kHz / SF8 @ 500 kHz
US 下行通道頻率	SF7～SF12 @ 500 kHz
硬體規格
供電電壓	DC 7 ～ 30 V
工作溫度	−25°C ～ +85°C
產品尺寸	長 69 × 寬 63 × 高 22 mm
前板接口	SMA 母接頭 (SMA-J)；隨附 915 MHz SMA-K 2.5 dBi 棒狀天線
後板接口	RS-485 (Vdd, GND, D+, D−, IO1～IO4)
LED 指示燈	綠：通電恆亮 / TX 閃；紅：設定模式恆亮 / RX 閃
參數設定介面	QCU 圖形介面程式 (USB-485 連線)
認證	BSMI
訂購型號
L200	一般型，壁掛固定安裝
L200-D	導軌型，出貨附 DIN 導軌卡扣
L200R	中繼器，延伸 LoRa 傳輸距離
