Industrial Vibration Sensor · 三軸震動監測
工業級 RS-485 Modbus RTU 三軸 MEMS

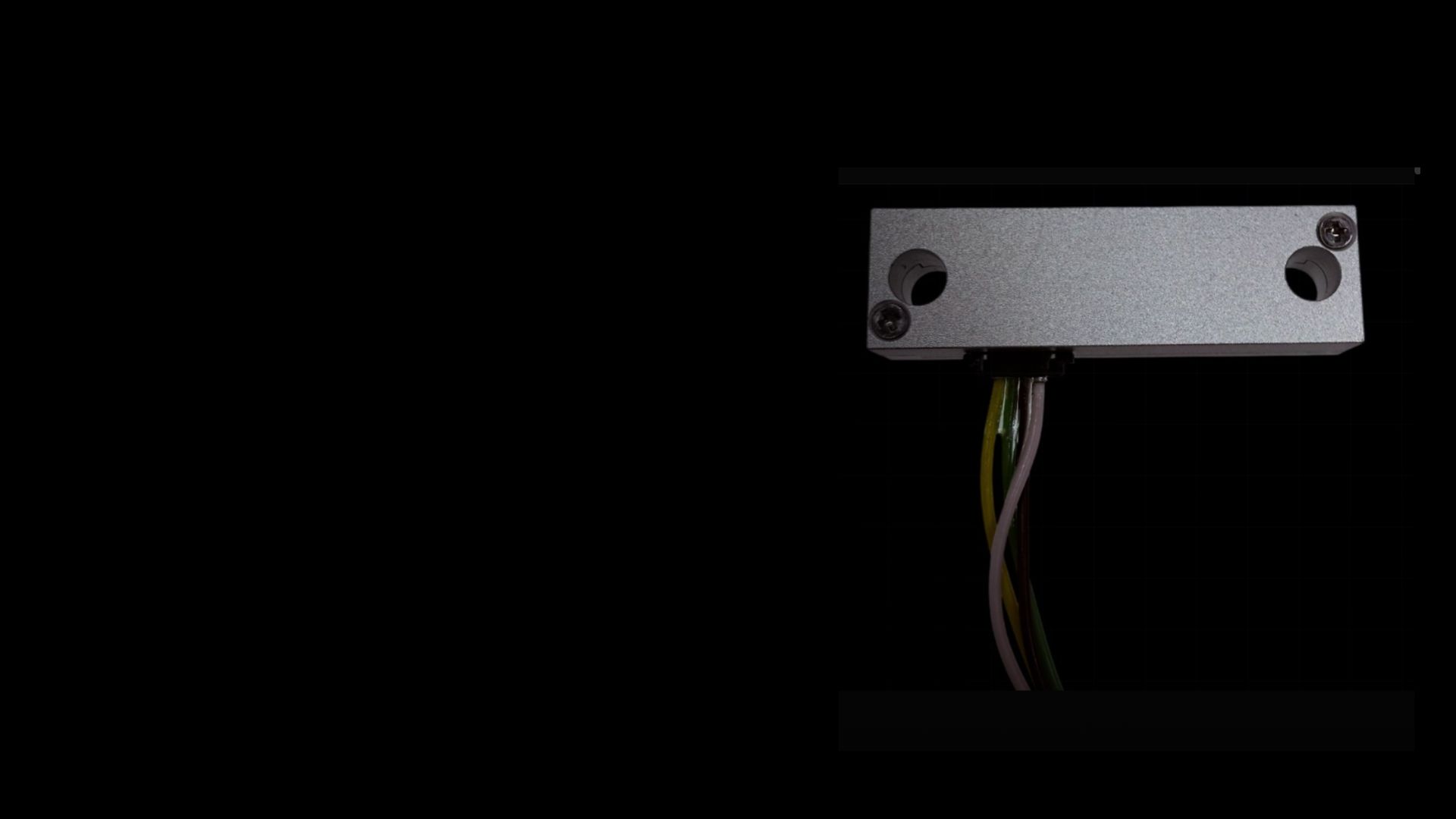

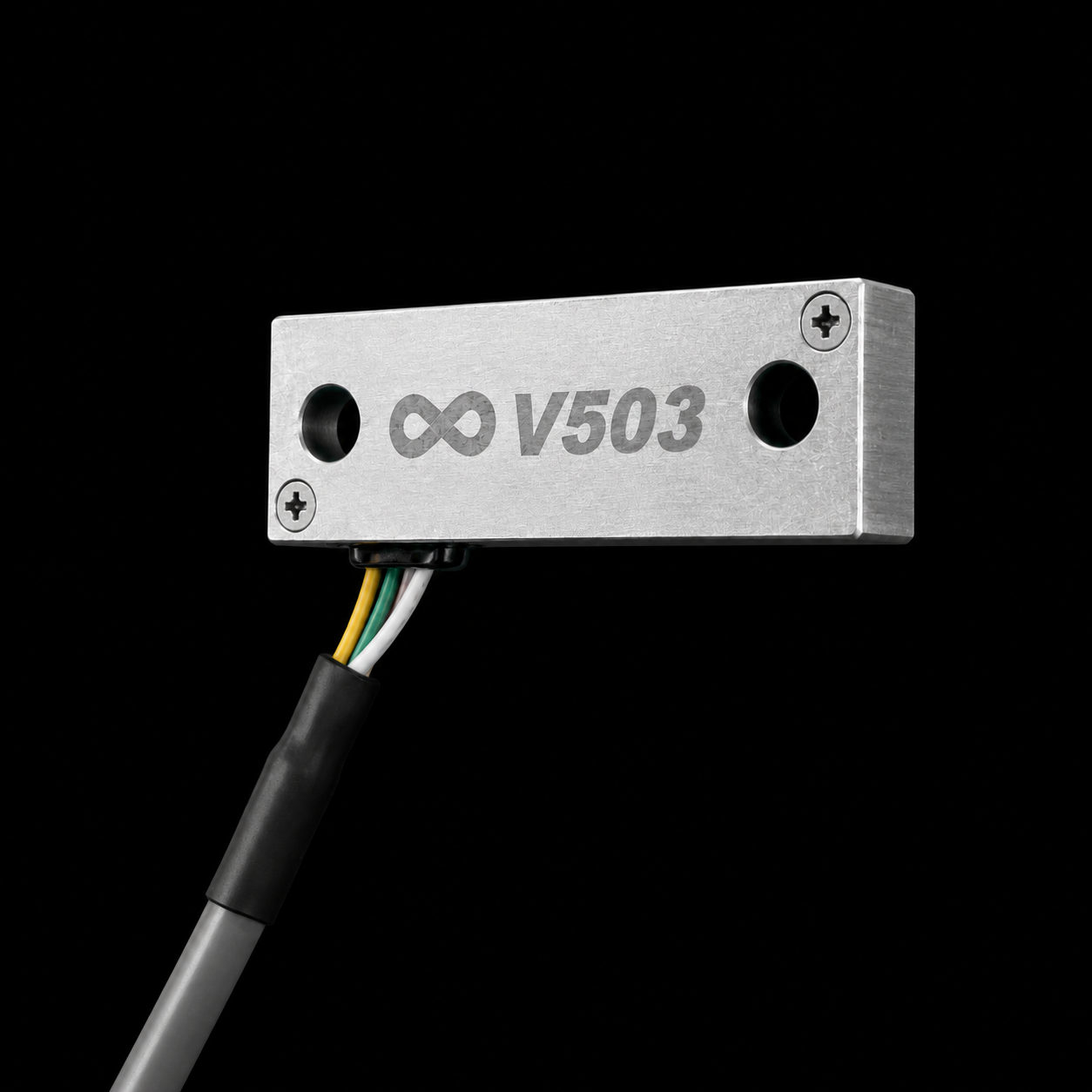

V503

高精度三軸 MEMS 加速規，最高 4 kHz 取樣頻率，CNC 鋁合金外殼 IP67 防護，RS-485 Modbus RTU 即插即用，適用馬達、泵浦、CNC 刀具的預知保養監測。

技術諮詢 查看規格 下載文件
CONNECTIVITY

RS-485 菊鏈架構，無縫接入工業網路

V503 採用 RS-485 差分訊號傳輸，抗干擾能力強，搭配 QGW820 閘道器可直接上雲，無需額外配線即可整合既有 PLC / SCADA 系統。

V503 輸出標準 RS-485 差分訊號，搭配 Modbus RTU 通訊協議。單一 QGW820 閘道可串接多台 V503，透過 4G / MQTT 將震動資料即時推送雲端，實現遠端預知保養。

  • RS-485 Modbus RTU 工業標準，高抗干擾
  • 單一匯流排串接多台，降低佈線成本
  • QGW820 閘道 → 4G / Wi-Fi → MQTT 雲端
  • 可選高質感穩定傳輸線或耐彎折專業傳輸線
📡
V503 #1
三軸震動感測
📡
V503 #N
RS-485 菊鏈
📶
QGW820
4G / MQTT 閘道
☁️
Cloud
即時儀表板
RS-485 MODBUS RTU CHAIN
🏭
馬達預診
軸承磨耗、轉子不平衡早期偵測
⚙️
刀具磨損
CNC 切削振動異常警報
📊
頻譜分析
4 kHz 高速採樣 FFT 頻域診斷
PROTOCOL & DATA FORMAT

高效能 資料封包 設計

每個封包含 20 組三軸加速度取樣值與 1 組溫度值，最高 4 kHz 輸出頻率，2 kHz 預設，適應多種工業監測場景。

PACKET DATA FORMAT
欄位 Byte Index 說明
Header 0–4 ATSDT 指令碼
資料長度 5 125 個位元組
感測器類型 6 Type = 1（V503）
感測器 ID 7 設備識別碼
序列號 8 0–255 流水序號
XYZ 加速度 × 20 9–128 20 組 XYZ 三軸資料，各 16-bit 2的補數
溫度值 129 8-bit，溫度 = (值 / 2.07) + 25°C
CRC 130 CRC-8/MAXIM 校驗
2 kHz
預設取樣率
4 kHz
最高取樣率
20
每包取樣次數
0.5 ms
取樣間隔
921600
Baud Rate

RS-485 通訊規格

RS-485 差分訊號 Modbus RTU Baud 921600 N, 8, 1 DC 5V / 0.2W 0–85°C

靈敏度與量測範圍

  • ±2g — 16,384 LSB/g（最高精度）
  • ±4g — 8,192 LSB/g
  • ±8g — 4,096 LSB/g
  • ±16g — 2,048 LSB/g（最大範圍）

傳輸線材選項

  • A 型：高質感穩定傳輸線（固定安裝場合）
  • B 型：耐彎折專業傳輸線（移動 / AGV 場合）

應用場合

  • 精密設備生產線震動監控
  • 脆弱物品運送監控
  • 機械手臂、馬達運行監控

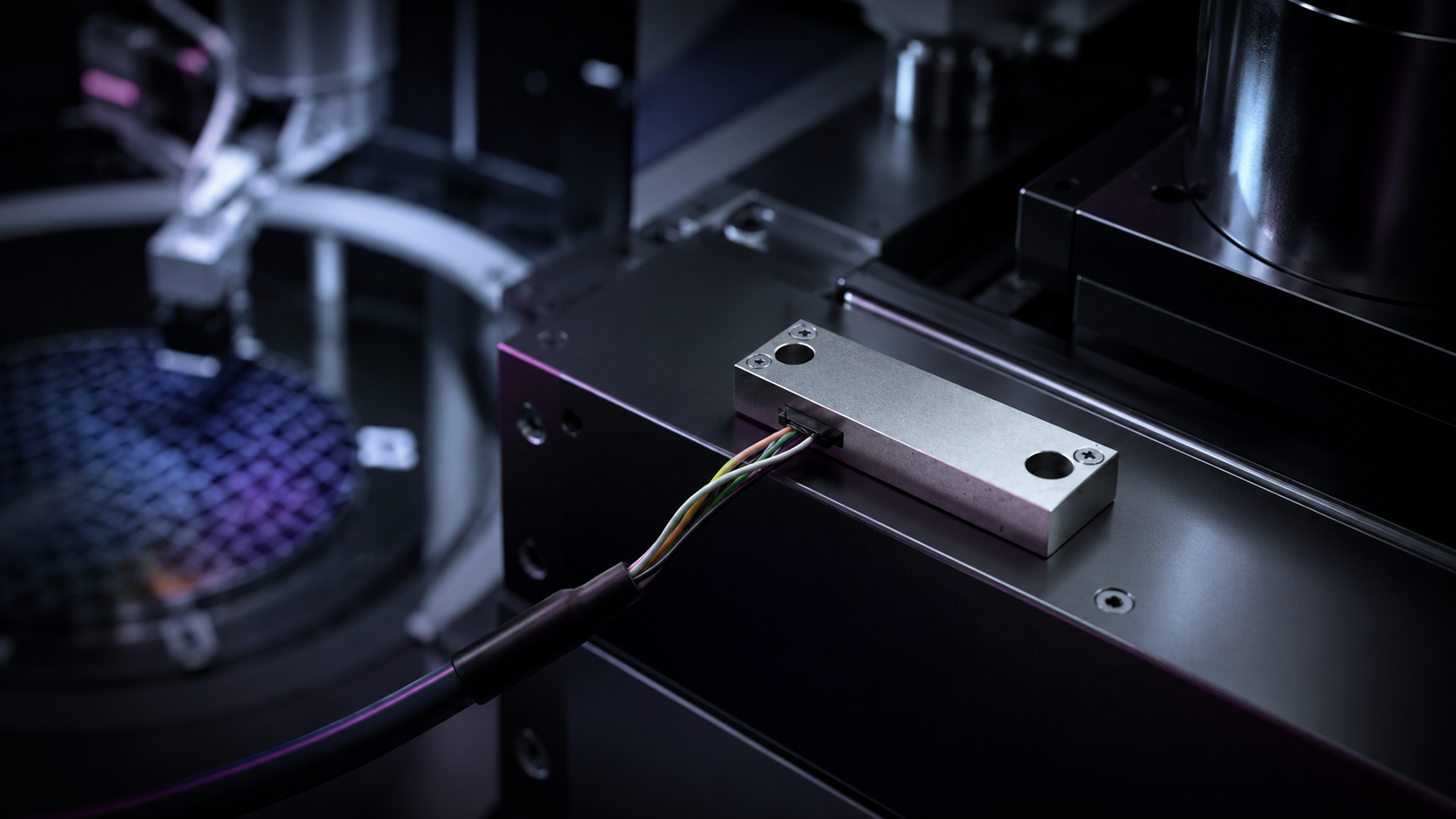

  • 晶圓搬運 / LCD 搬運監控
Highlight 1
Highlight 2
Highlight 3
Highlight 4
±16g
三軸量測範圍
4kHz
最高輸出頻率
IP67
防護等級

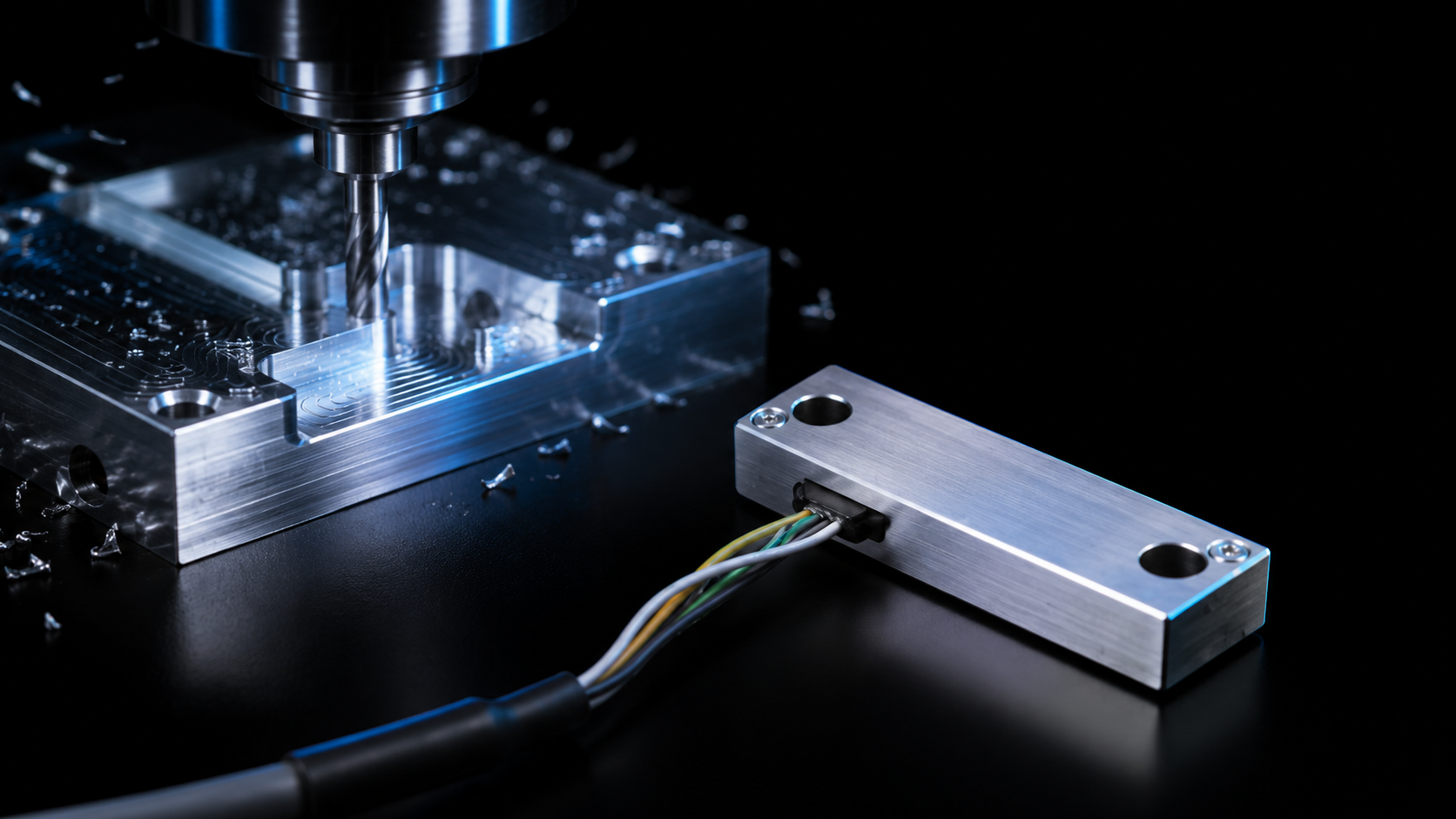

CNC
鋁合金外殼
CONNECTIVITY

RS-485 穩定有線，即插即用

V503 原生支援 RS-485 Modbus RTU，可串聯最多 4 個節點接入同一匯流排，搭配 QGW820 閘道器直上 4G / MQTT 雲端。

一台QGW820即可串接多台感測器，無需額外配電佈線，大幅降低改造成本。標準 Modbus RTU 協議確保與現有 SCADA / DCS 系統的相容性。

  • RS-485 Modbus RTU，最遠 20 m
  • 菊鏈串接最多 4 個感測節點
  • QGW820 閘道 → 4G / Wi-Fi → 雲端即時監控
  • 無縫整合既有 PLC / SCADA 架構
📡
V503
三軸震動感測
🔁
V503 ×N
RS-485 菊鏈
📶
QGW820
4G / MQTT 閘道
☁️
Cloud
即時儀表板
RS-485 MODBUS RTU CHAIN
🏭
馬達預診
軸承磨耗、轉子不平衡早期偵測
⚙️
刀具磨損
CNC 切削振動異常警報
📊
頻譜分析
4 kHz 高速採樣 FFT 頻域診斷

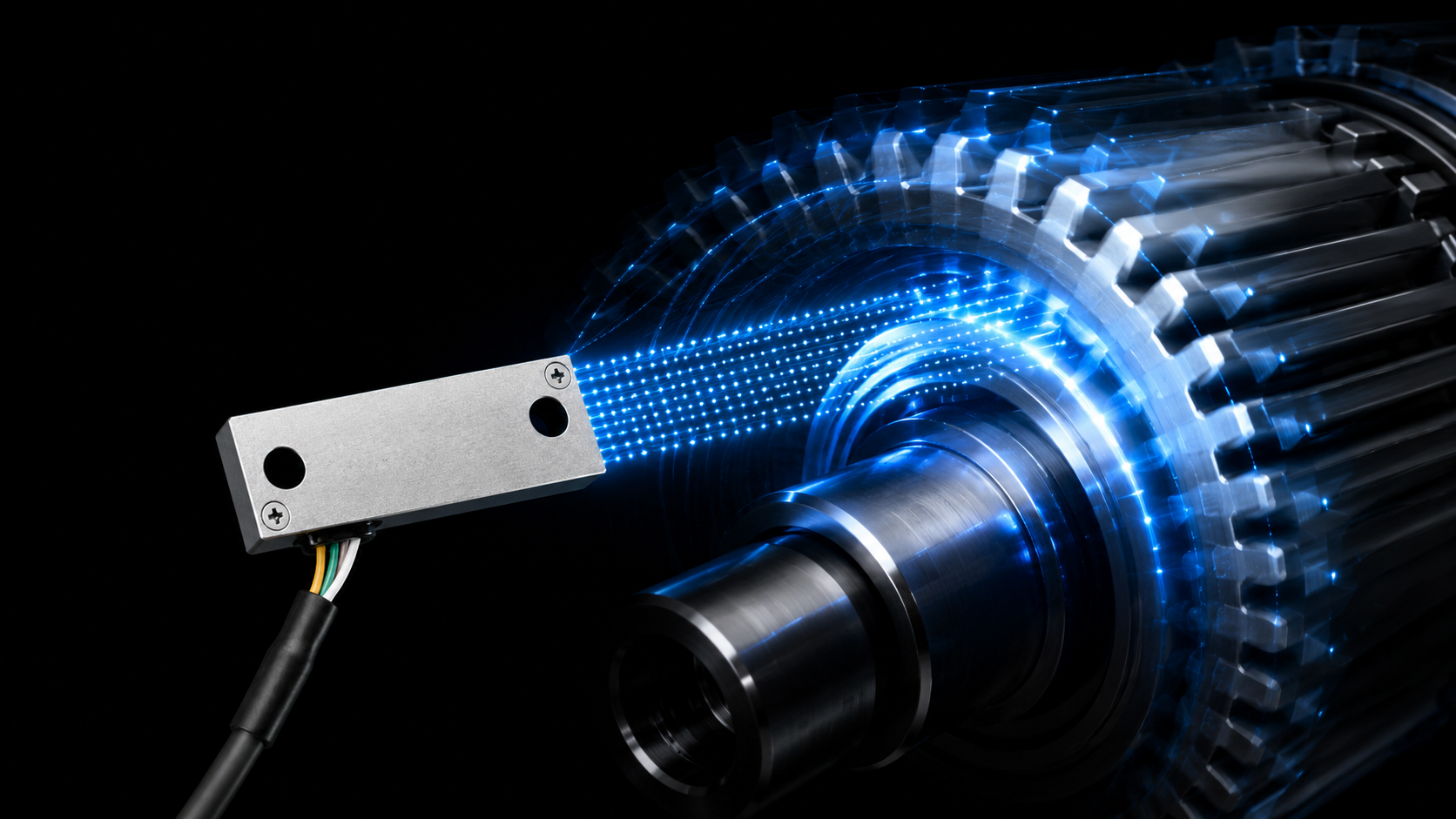

Performance Image

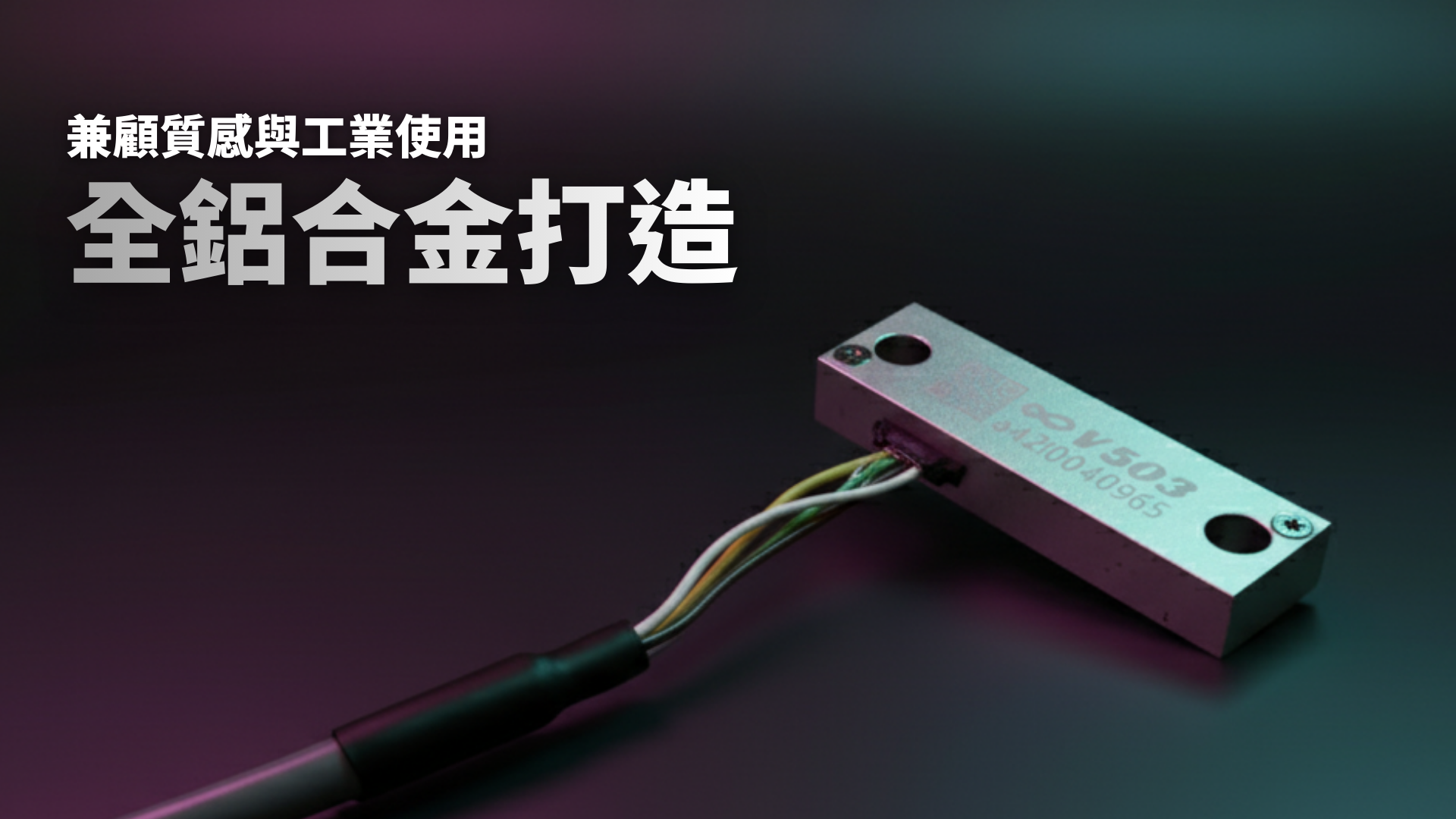

Material Image

SCENARIO

智慧製造應用

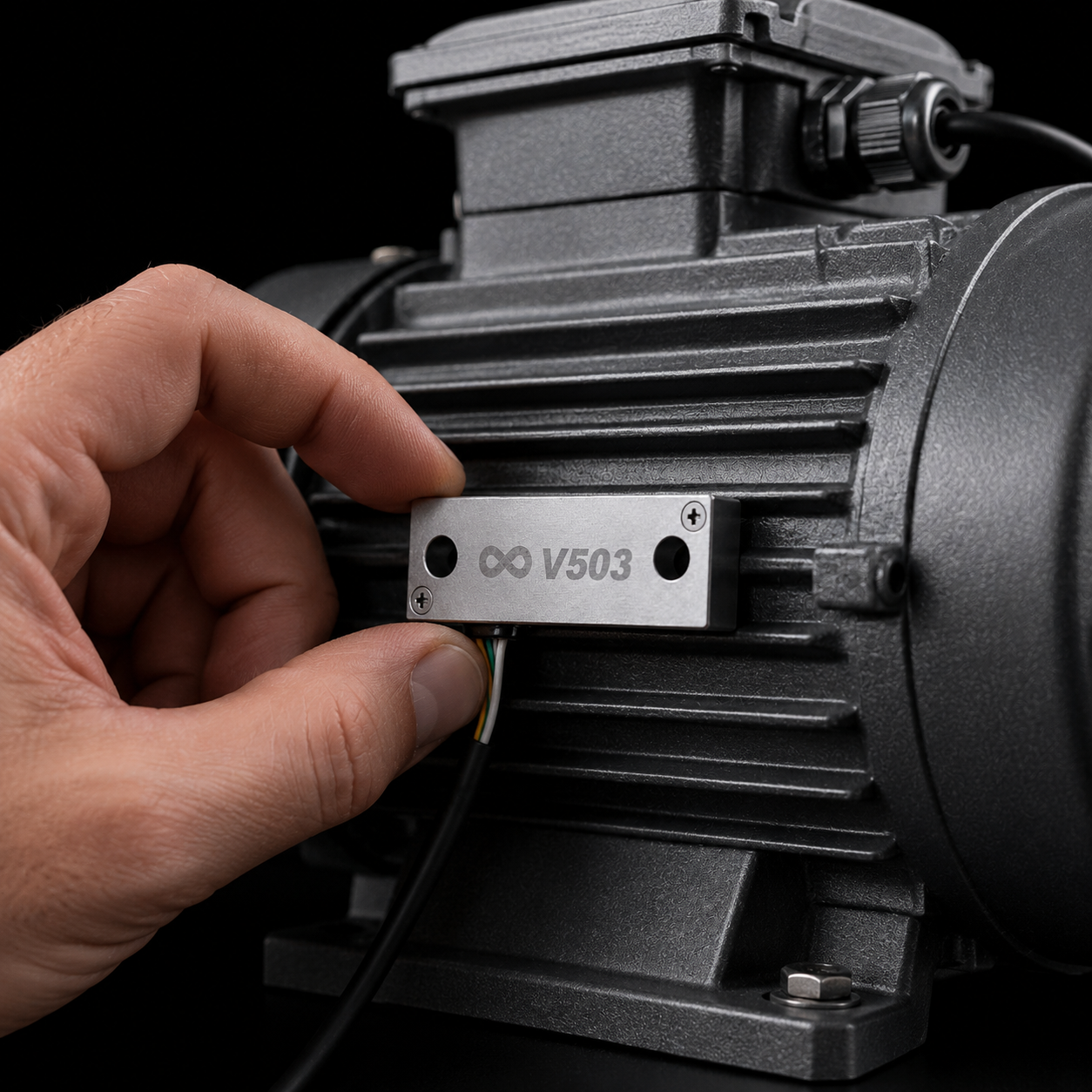

V503 能夠即時監控馬達、泵浦與風機的運轉狀態。透過分析震動頻譜，提早發現軸承磨損、不平衡或鬆動等問題，避免產線無預警停機。

了解智慧工廠方案
Application
Feature 1

ADVANCED

邊緣運算整合

內建高效能處理單元，可在感測器端進行初步數據過濾與特徵提取。大幅降低資料傳輸量，減輕雲端伺服器負擔，實現真正的邊緣智慧。

了解客製化開發

RELIABILITY

全天候穩定監測

採用工業級元件與特殊封裝技術，無懼高溫、高濕與油汙環境。24 小時不間斷運作，確保關鍵設備隨時處於監控之下，守護您的資產安全。

聯繫技術支援
Feature 2

技術規格

SPECIFICATIONS

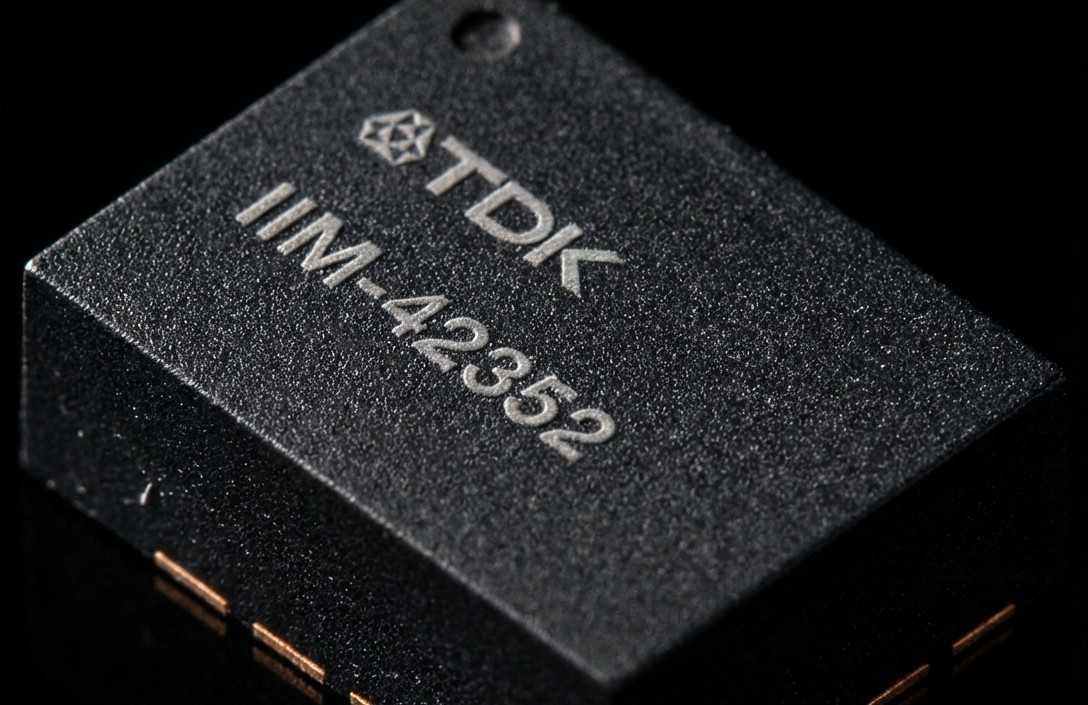

Core Spec
核心感測器
IIM-42352
MEMS 三軸加速規

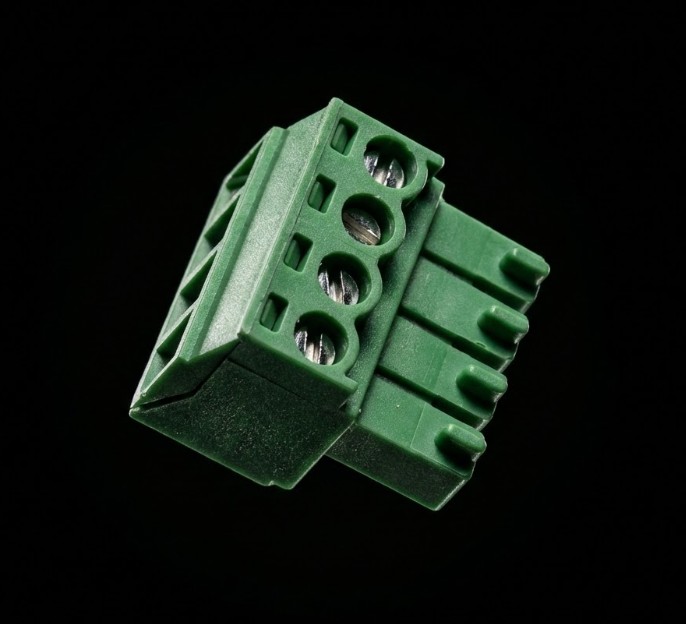

Interface Spec
通訊介面
RS485
Modbus RTU
Freq Spec
輸出頻率
2 ~ 4KHz
取樣率可調

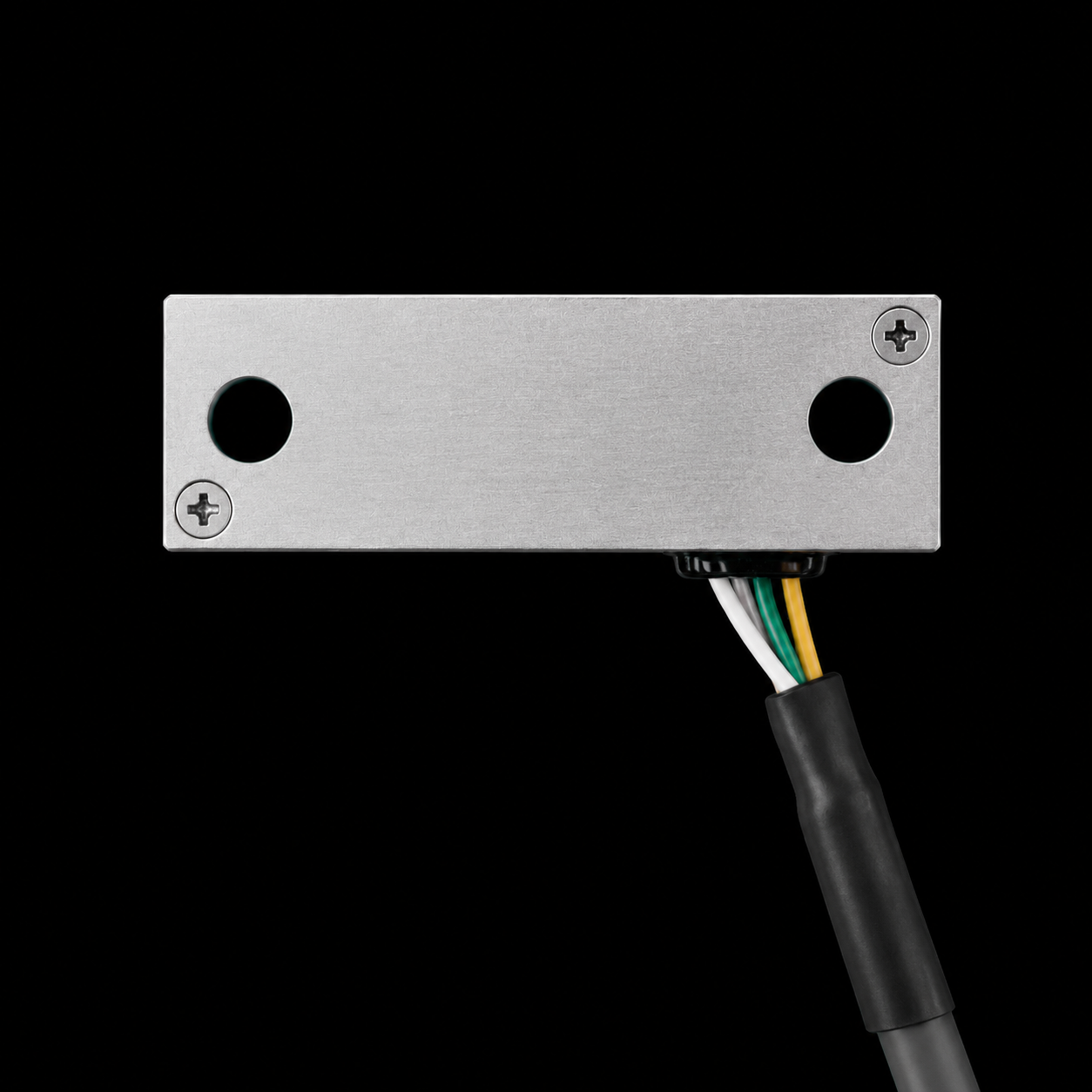

Size Spec
外觀尺寸
37.4 x 6.1 x 10mm mm
鋁合金外殼
Range Spec
監控範圍
±16g
範圍可調
Power Spec
電源 & 功耗

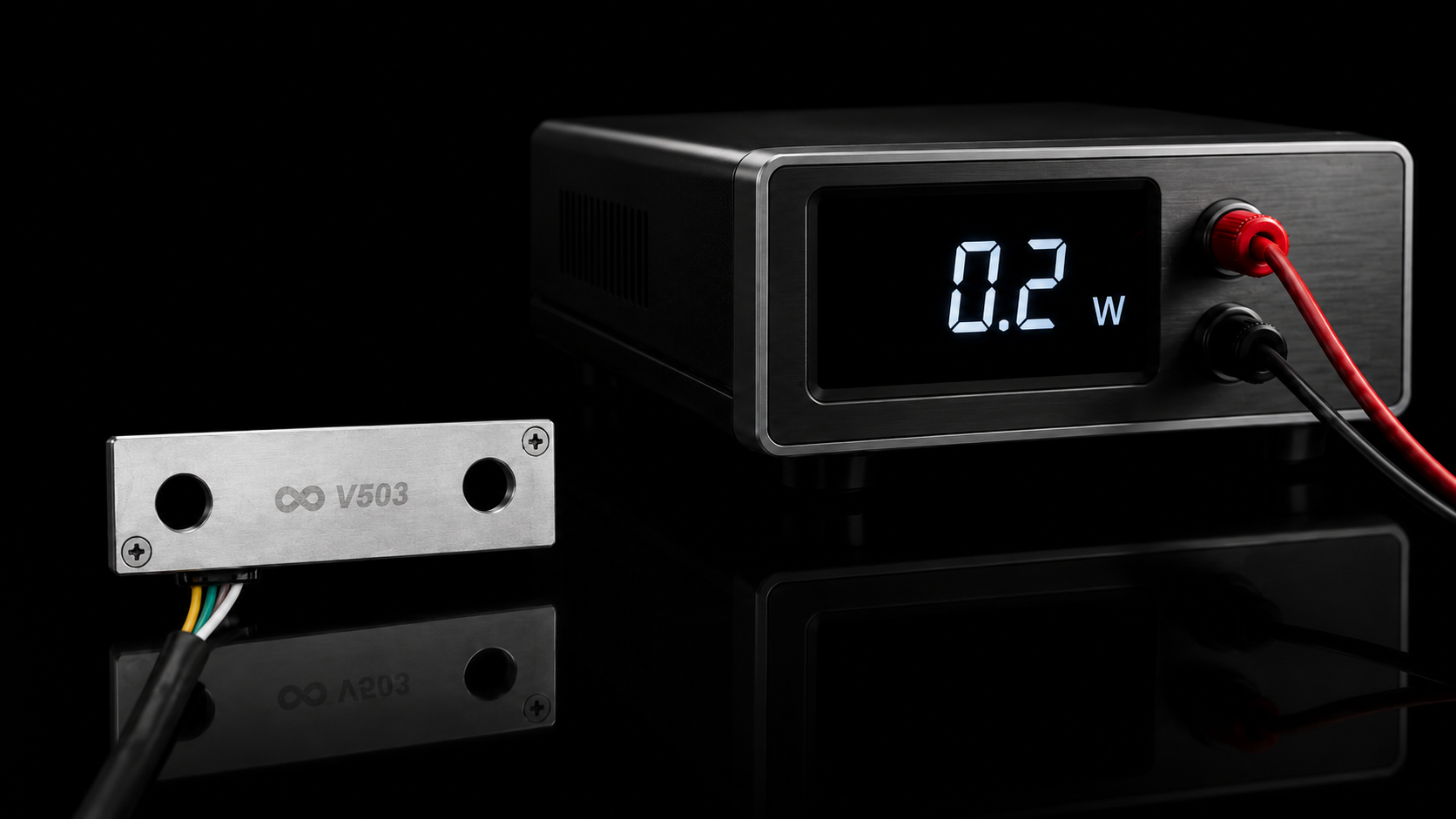

0.2W
Input: 5~24V DC
